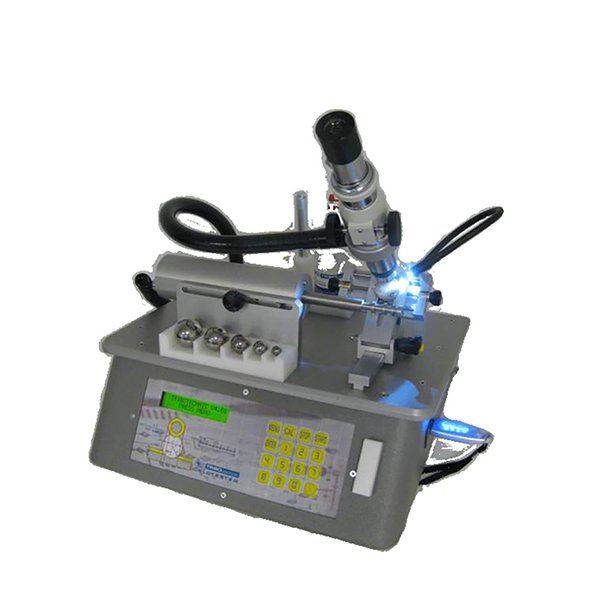

球磨測厚儀
，快速測量硬塗層（鍍層）厚度的儀器

特性：

1.控製單元自帶可編程的微處理器:速度
，時間
，球型
，X，Y直徑。

2.顯微鏡：放大倍數100*
，自帶LED光源，目鏡小刻度為0.02mm。

3.自動厚度校準

4.工作時間範圍：1-30min

5.球型：10，15


，20，25，30mm

6.球磨速度可控：200-1000tr/min

選配升級：在購買了基礎版本的球磨測厚儀，可以按需進行各種升級。

1.允許精確的X,Y移動的顯微鏡支架

2.高分辨數碼攝像頭1280*1024（SXGA）+Dell 電腦及19寸顯示器+用於測量X和Y直徑的測試軟件並自動生成報告
，同時會配備一個顯微鏡支架。

3.樣品台和折疊式支架可以實現在大工業

品上的球磨測試（樣品可至115*50mm直徑）。

應用範圍：

1.PVD和CVD鍍層

2.磁控濺射和離子鍍層

3.腔體內蒸發

4.陽極氧化

5.電鍍

6.化學塗層

測量精度：測量精度受到以下因素影響

1.表麵粗糙度

2.鍍層（圖層）間對比度

3.顯微鏡的性能

4.在測試範圍內精度為5%,在鍍層厚度低於1um時精度為10%。

工作過程：通過旋轉鋼球使鋼球球冠磨開樣品表麵塗層進入樣品的本底材料。

通過以下公式計算出厚度。

球磨測量儀有兩款型號：

1.基礎型號1

顯微鏡安裝可移動支架上

測量通過顯微鏡完成。

用戶輸入X，Y之和鋼球直徑到微處理器中來獲得測試結果，測試結果直接在顯示屏上顯示。

2.基礎型號+

自動生成報告並保存到USB或者打印

軟件：自動報告可以在客戶電腦上通過適用軟件打開。

高級型號：

3.顯微鏡支架可以精確控製。

支架可以很容易的垂直，水平的移動纖維鏡一邊更好的聚焦樣品的痕印上。

5.高版本升級版

配備攝像頭

Dell電腦和顯示器，

自動計算軟件。

球磨測厚儀是一款麵向工業現場shiyongxingjiqiangdehoudukuaisucelianggongju。qimokuaihuashejiyunxuyonghucongjichushoudongcaozuoqibu
，binggenjuxuqiushengjidaoquanzidonggaojingduceliang
，touzilinghuo。duiyuxuyaoduidaliangyingzhitucengyangpinjinxingkuaisu、低成本厚度檢

測的行業（如工具製造、汽車零部件、通用五金等）


，它是平衡檢測效率
、成本與結果可靠性的理想選擇。
